Go-Channel

Channel是Go的核心数据结构和Goroutine之间的通信方式，支持Go的高性能并发编程模型。

设计原理

不通过共享内存的方式通信，而是通过通信的方式共享内存，采用的并发模式为：CSP（通信顺序进程）。Goroutine 和 Channel 分别对应 CSP 中的实体和传递信息的媒介，Goroutine 之间会通过 Channel 传递数据。

怎么理解“不通过共享内存的方式通信，而是通过通信的方式共享内存”这句话呢？

前半句指通过 sync 包里的一些组件进行并发编程；后半句指使用 channel 进行并发编程。实际上，channel 的底层就是通过 mutex 来控制并发的。只是 channel 是更高一层次的并发编程原语，封装了更多的功能。

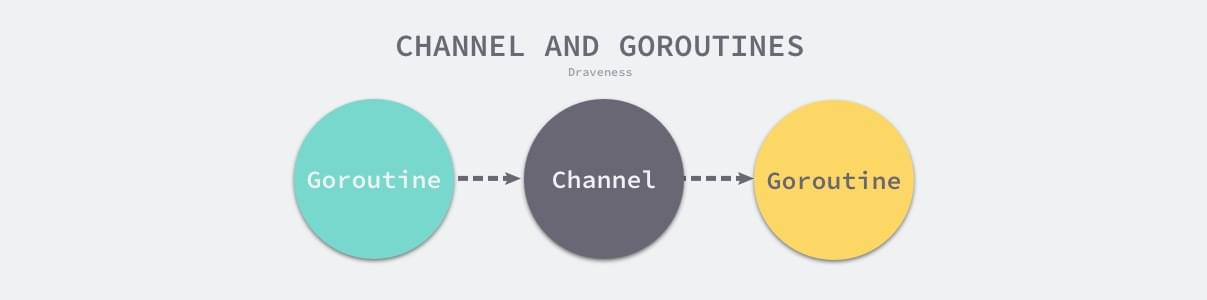

上图中的两个 Goroutine，一个会向 Channel 中发送数据，另一个会从 Channel 中接收数据，它们两者能够独立运行并不存在直接关联，但是能通过 Channel 间接完成通信。

FIFO

Channel的收发操作遵循“先进先出”：

  • 先从 Channel 读取数据的 Goroutine 会先接收到数据；
  • 先向 Channel 发送数据的 Goroutine 会得到先发送数据的权利。

无锁管道

锁作为一种并发控制技术，通常分为：乐观锁和悲观锁。无锁队列对应使用乐观锁的队列。

  • 乐观锁：本质是基于验证的协议，使用原子指令CAS在多线程之间同步数据。无锁队列的实现也依赖这一原子指令。

Channel在运行时的内部表示是runtime.hchan，包含互斥锁，因此是一个用于同步和通信的有锁队列。

然而，锁导致的休眠和唤醒将带来额外的上下文切换；如果临界区过大，加锁解锁导致的额外开销，将成为性能瓶颈。Go社区曾提出了无锁Channel实现方案，分为以下3种类型：

  1. 同步Channel（不带缓冲）：，发送方直接将数据交给Handoff接收方；
    • 同步模式下，当且仅当发送方和接收方都ready的情况下，数据才能传输（本质上是内存拷贝）；否则，任意一方先行进行发送或接收操作，都会被挂起，等待另一方的出现才能被唤醒。
  2. 异步Channel（带缓冲）：基于环形缓存的传统生产者消费者模型；
    • 在缓冲槽有剩余容量的情况下，发送和接收操作都可以顺利进行。否则，操作的一方（如写入）同样会被挂起，直到出现相反操作（如接收）才会被唤醒。
  3. chan struct{}类型的异步Channel：struct{}类型不占用内存空间，无需实现缓冲区和直接发送Handoff的语义。

这个提案的目的也不是实现完全无锁的队列，只是在一些关键路径上通过无锁提升 Channel 的性能。

数据结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
type hchan struct {
	qcount   uint           // Channel中的元素个数
	dataqsiz uint           // Channel中的循环队列长度
	buf      unsafe.Pointer // Channel的缓冲区数据指针
	elemsize uint16
	closed   uint32
	timer    *timer // Channel的定时器
	elemtype *_type
	sendx    uint   // Channel 的已发送元素在缓冲区循环数组中的索引
	recvx    uint   // Channel 的已接收元素在缓冲区循环数组中的索引
	recvq    waitq  // 等待接收的 Goroutine 列表
	sendq    waitq  // 等待发送的 Goroutine 列表
	bubble   *synctestBubble

  /*
  	lock 保护 hchan 中的所有字段，以及在该通道上被阻塞的多个 sudog 字段。
  	在持有此锁的情况下，切勿更改其他 G 的状态（特别是不要将一个 G 设置为就绪状态），因为这可能导致与堆栈收缩相关的死锁
  */
	lock mutex		// 用于保证每个读/写Channel的操作都是原子的
}

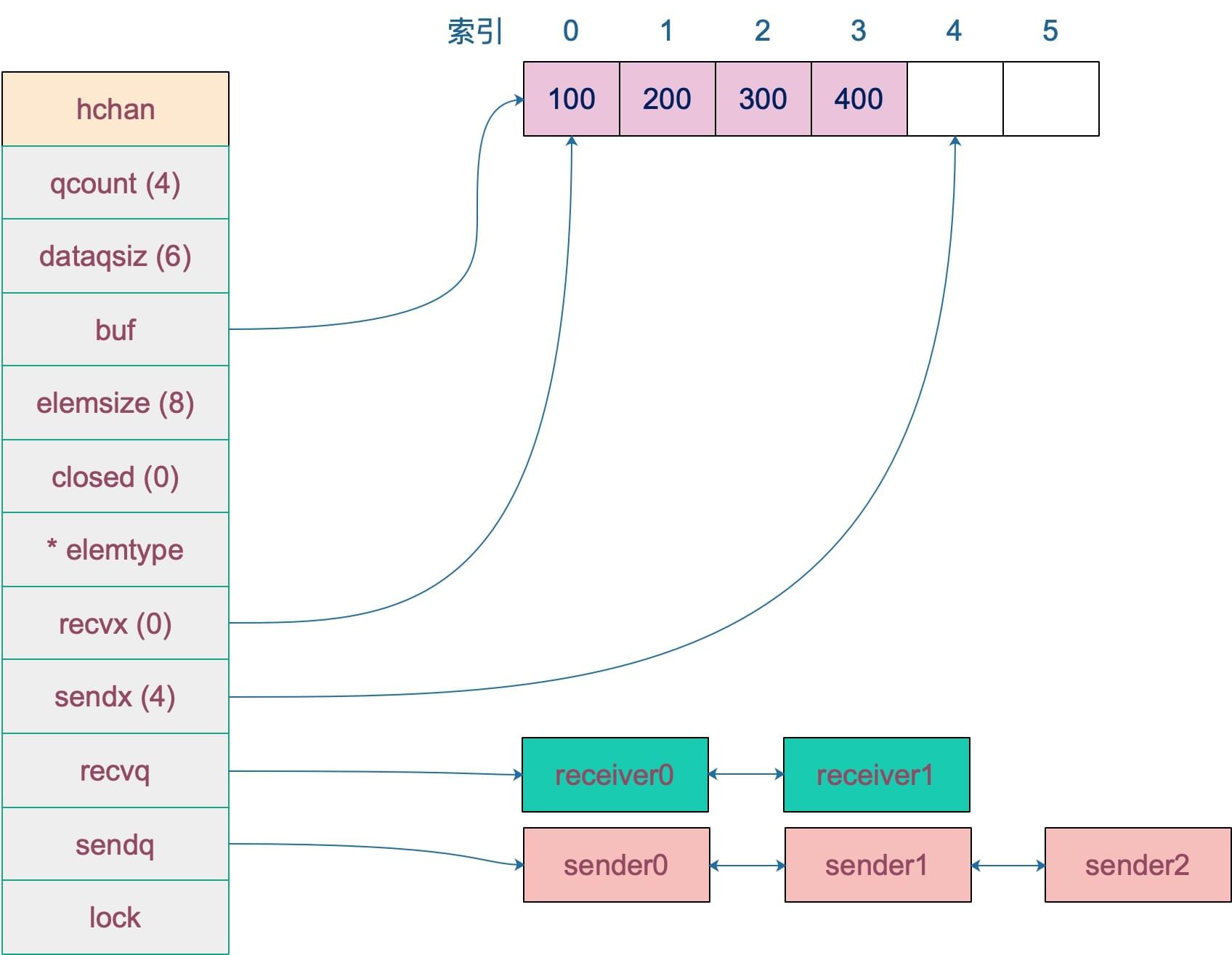

sendq 和 recvq 存储了当前 Channel 由于缓冲区空间不足而阻塞的 Goroutine 列表，这些等待队列使用双向链表 runtime.waitq 表示，链表中所有的元素都是 runtime.sudog 结构（表示一个在等待列表中的 Goroutine）：

1
2
3
4
type waitq struct {
	first *sudog
	last  *sudog
}

创建Channel

Channel 是一个引用类型，所以在被初始化之前，它的值为nil；所有 Channel 的创建都会使用 make 关键字进行初始化。例如：make(chan int, 10)。传递的int值代表Channel缓冲区的容量，构造的是一个缓冲Channel；不传int值或者传0的，构造的是一个非缓冲Channel。

1
2
3
4
// 无缓冲通道
ch1 := make(chan int)
// 有缓冲通道
ch2 := make(chan int, 10)

经过一系列编译步骤（为啥不写，因为我半天没弄懂），用于运行时创建chan的函数是makechan：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
func makechan(t *chantype, size int) *hchan {
	elem := t.Elem
  mem, overflow := math.MulUintptr(elem.Size_, uintptr(size))

	// 省略一些元素大小、内存对齐、缓冲区大小的检查

	// Hchan does not contain pointers interesting for GC when elements stored in buf do not contain pointers.
	// buf points into the same allocation, elemtype is persistent.
	// SudoG's are referenced from their owning thread so they can't be collected.
	// TODO(dvyukov,rlh): Rethink when collector can move allocated objects.
	var c *hchan
	switch {
	case mem == 0:
		// 当前Channel不存在缓冲区：只会为 runtime.hchan 分配一段内存空间
		c = (*hchan)(mallocgc(hchanSize, nil, true))
		c.buf = c.raceaddr()
	case !elem.Pointers():
    // 如果当前 Channel 中存储的类型不是指针类型：会为当前的 Channel 和底层的数组分配一块连续的内存空间；
		c = (*hchan)(mallocgc(hchanSize+mem, nil, true))
		c.buf = add(unsafe.Pointer(c), hchanSize)
	default:
    // 默认情况：单独为 runtime.hchan 和缓冲区分配内存
		c = new(hchan)
		c.buf = mallocgc(mem, elem, true)
	}
	// 更新字段
	c.elemsize = uint16(elem.Size_)
	c.elemtype = elem
	c.dataqsiz = uint(size)
	......
	return c
}

发送数据

当需要向Channel发送数据时，使用ch <- i语句，实际上调用runtime.chansend。如果在调用时将 block 参数设置成 true，那么表示当前发送操作是阻塞的：

1
2
3
4
5
6
7
8
9
10
func chansend(c *hchan, ep unsafe.Pointer, block bool, callerpc uintptr) bool {
  // 在发送数据前为当前Channel加锁，防止多个线程并发修改数据
	lock(&c.lock)
	// 检查Channel是否已关闭
	if c.closed != 0 {
		unlock(&c.lock)
		panic(plainError("send on closed channel"))
	}
  ......
}

分为3个部分：（针对接收方状态）

  1. 当接收队列存在等待的Goroutine 时：通过 runtime.send 直接将数据发送给阻塞的接收者；
  2. 第1条不满足，且缓冲区存在剩余空间时：将发送的数据写入 Channel 的缓冲区；
  3. 第1，2条不满足，且不存在缓冲区或者缓冲区已满时：等待其他 Goroutine 从 Channel 接收数据。

直接发送

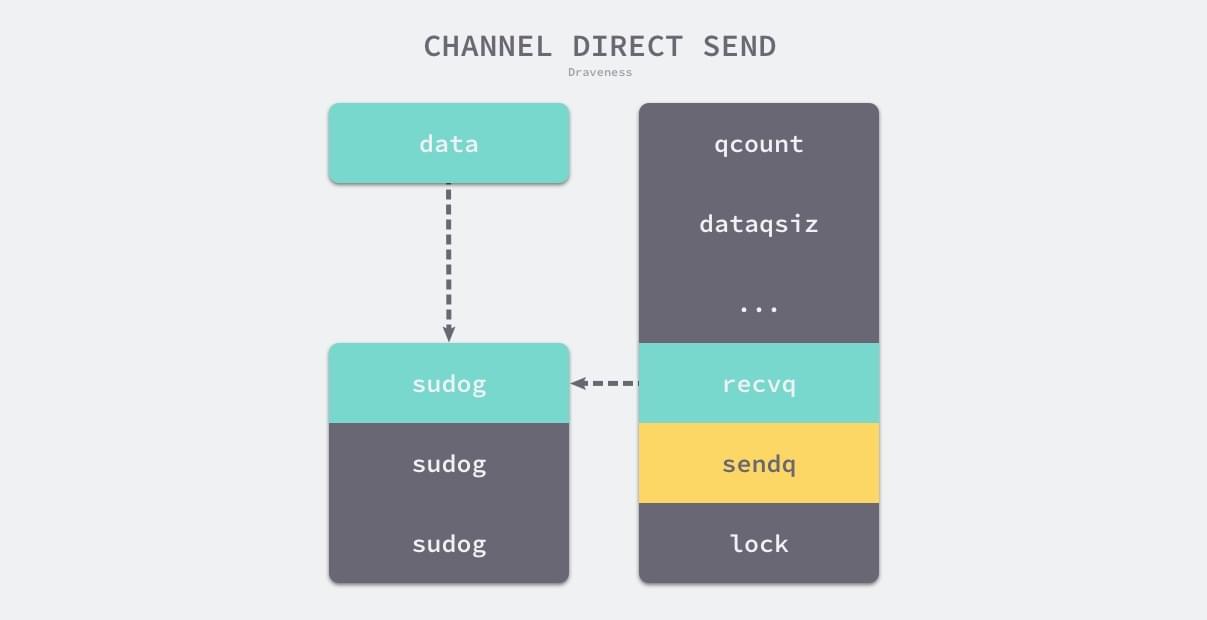

如果目标Channel没有被关闭，且已经有处于读等待的 Goroutine：从接收队列 recvq 中取出最先陷入等待的 Goroutine ，并直接向它发送数据：

1
2
3
4
5
6
7
8
9
10
func chansend(c *hchan, ep unsafe.Pointer, block bool, callerpc uintptr) bool {
  ......
  if sg := c.recvq.dequeue(); sg != nil {
		// Found a waiting receiver. We pass the value we want to send
		// directly to the receiver, bypassing the channel buffer (if any).
		send(c, sg, ep, func() { unlock(&c.lock) }, 3)
		return true
	}
  ......
}

发送数据时调用 runtime.send，分为2个部分：

  1. 调用 runtime.sendDirect 将发送的数据直接拷贝到 x = <-c 表达式中变量 x 所在的内存地址上；
  2. 调用 runtime.goready 将等待接收数据的 Goroutine 标记成可运行状态 Grunnable， 并把该 Goroutine 放到发送方所在的处理器的 runnext 上等待执行，该处理器在下一次调度时会立刻唤醒数据的接收方；
    • 注：发送数据的过程只是将接收方的 Goroutine 放到了处理器的 runnext 中，程序没有立刻执行该 Goroutine。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
func send(c *hchan, sg *sudog, ep unsafe.Pointer, unlockf func(), skip int) {
  /* sg 是接收方的协程；ep 是发送方传递的数据指针；*/
	if sg.elem != nil {
		sendDirect(c.elemtype, sg, ep)
		sg.elem = nil
	}
	gp := sg.g		// 获取与 sg（接收方协程）关联的 Goroutine
	unlockf()			// 解锁通道
	gp.param = unsafe.Pointer(sg)		// 将接收方的 sg 传递给该 Goroutine
	sg.success = true								// 标记发送操作成功
	if sg.releasetime != 0 {
		sg.releasetime = cputicks()
	}
	goready(gp, skip+1)							// 将接收方协程 gp 设置为就绪状态，准备继续执行
}

缓冲区

如果创建的 Channel 包含缓冲区，且 Channel 中的数据没有装满：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
func chansend(c *hchan, ep unsafe.Pointer, block bool, callerpc uintptr) bool {
	......
	if c.qcount < c.dataqsiz {
		// 计算缓冲区中下一个可以存储数据的地址 qp
		qp := chanbuf(c, c.sendx)
    // 将待发送的数据 ep 拷贝到缓冲区地址 qp；并增加 sendx 索引和 qcount 计数器
		typedmemmove(c.elemtype, qp, ep)
		c.sendx++
		if c.sendx == c.dataqsiz {
			c.sendx = 0	// buf 是一个循环数组；所以当 sendx 等于 dataqsiz 时：会重新回到数组开始的位置
		}
		c.qcount++
		unlock(&c.lock)
		return true
	}
	......
}

下图展示相应流程：当前sendx=6，recvx=4：将待发送的数据拷贝到sendx=6的位置；移动sendx到下一个位置。

阻塞发送

当 Channel 没有接收者能够处理数据时，向 Channel 发送数据会被下游阻塞。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
func chansend(c *hchan, ep unsafe.Pointer, block bool, callerpc uintptr) bool {
	......
	if !block {
		unlock(&c.lock)
		return false
	}

	// 1. 获取发送数据使用的 Goroutine
	gp := getg()
  // 2. 获取 runtime.sudog 结构并设置这一次阻塞发送的相关信息：例如发送的 Channel、是否在 select 中和待发送数据的内存地址等
	mysg := acquireSudog()
	// 3. 将刚刚创建并初始化的 runtime.sudog 加入发送等待队列 sendq，并设置到当前 Goroutine 的 waiting 上，表示 Goroutine 正在等待该 sudog 准备就绪
	mysg.elem = ep
	mysg.waitlink = nil
	mysg.g = gp
	mysg.isSelect = false
	mysg.c = c
	gp.waiting = mysg
	gp.param = nil
	c.sendq.enqueue(mysg)
	......
  // 使得当前的发送者 Goroutine 陷入沉睡，等待唤醒，让出处理器的使用权
	gopark(chanparkcommit, unsafe.Pointer(&c.lock), reason, traceBlockChanSend, 2)
	KeepAlive(ep)
	if mysg != gp.waiting {
		throw("G waiting list is corrupted")
	}
	gp.waiting = nil
	gp.activeStackChans = false
	closed := !mysg.success
	gp.param = nil
	......
	releaseSudog(mysg)
	......
	return true
}

小结一下：向Channel发送数据的3种情况：

  1. 如果当前 Channel 的 recvq 上存在已经被阻塞的 Goroutine，那么会直接将数据发送给当前 Goroutine 并将其设置成下一个运行的 Goroutine；
  2. 如果 Channel 存在缓冲区并且其中还有空闲的容量，我们会直接将数据存储到缓冲区 sendx 所在的位置上；
  3. 如果不满足上面的两种情况，会创建一个 runtime.sudog 结构并将其加入 Channel 的 sendq 队列中，当前 Goroutine 也会陷入阻塞等待其他的协程从 Channel 接收数据；

触发Goroutine调度的时机：

  1. 发送数据时发现 Channel 上存在等待接收数据的 Goroutine，立刻设置处理器的 runnext 属性，但是并不会立刻触发调度；
  2. 发送数据时并没有找到接收方并且缓冲区已经满了，这时会将自己加入 Channel 的 sendq 队列并调用 runtime.goparkunlock 触发 Goroutine 的调度让出处理器的使用权；

接收数据

Go 语言中可以使用两种不同的方式去接收 Channel 中的数据：

1
2
i <- ch
i, ok <- ch

最终都会调用runtime.chanrecv。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
func chanrecv(c *hchan, ep unsafe.Pointer, block bool) (selected, received bool) {
  // 1. 如果从一个空 Channel 接收数据，会直接调用 runtime.gopark 让出处理器的使用权
	if c == nil {
		if !block {
			return
		}
		gopark(nil, nil, waitReasonChanReceiveNilChan, traceEvGoStop, 2)
		throw("unreachable")
	}

	lock(&c.lock)
	// 2. 如果当前 Channel 已被关闭，且缓冲区不存在任何数据：清除ep指针中的数据，返回（true, false）
	if c.closed != 0 && c.qcount == 0 {
		unlock(&c.lock)
		if ep != nil {
			typedmemclr(c.elemtype, ep)
		}
		return true, false
	}

以上两种为特殊情况，除此之外，还有3种情形：（针对发送方状态）

  1. 当发送队列sendq存在等待的Goroutine 时：通过 runtime.recv 直接从阻塞的发送者或者缓冲区中获取数据；
  2. 第1条不满足，且缓冲区中存在数据时：从 Channel 的缓冲区中接收数据；
  3. 第1，2条不满足，且缓冲区中不存在数据时：等待其他 Goroutine 向 Channel 发送数据。

直接接收

当Channel的sendq队列中包含等待的Goroutine 时：取出队头等待的Goroutine（和直接发送的处理逻辑较像）。

1
2
3
4
5
6
7
8
if sg := c.sendq.dequeue(); sg != nil {
			// Found a waiting sender. If buffer is size 0, receive value
			// directly from sender. Otherwise, receive from head of queue
			// and add sender's value to the tail of the queue (both map to
			// the same buffer slot because the queue is full).
			recv(c, sg, ep, func() { unlock(&c.lock) }, 3)
			return true, true
		}

调用 runtime.recv ，分为两个部分：

  1. 将发送者的数据sg放入Channel，发送者被唤醒以继续执行；
  2. 被接收者（当前Goroutine）接收到的数据，被写入ep。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
func recv(c *hchan, sg *sudog, ep unsafe.Pointer, unlockf func(), skip int) {
	......
  // 1.1 无缓冲的Channel（同步通道）：
	if c.dataqsiz == 0 {
		if raceenabled {
			racesync(c, sg)
		}
		if ep != nil {
      // 将 Channel 发送队列中 Goroutine 存储的 elem 数据拷贝到目标内存地址中
			recvDirect(c.elemtype, sg, ep)
		}
	} else {	// 1.2 有缓冲的Channel（异步通道）：
    // 从接收队列头部，取出一个元素 qp
		qp := chanbuf(c, c.recvx)
		// 接收端：qp 拷贝到接收方的内存地址 ep
		if ep != nil {
			typedmemmove(c.elemtype, ep, qp)
		}
		// 发送端：将发送者的数据从 sg.elem 拷贝到队列中当前位置 qp
		typedmemmove(c.elemtype, qp, sg.elem)
    // 更新接收指针
		c.recvx++
		if c.recvx == c.dataqsiz {
			c.recvx = 0
		}
		c.sendx = c.recvx // c.sendx = (c.sendx+1) % c.dataqsiz
	}
  // 2. 完成接收操作：
	sg.elem = nil
	gp := sg.g
	unlockf()		// 解锁通道
	gp.param = unsafe.Pointer(sg)
	sg.success = true
	if sg.releasetime != 0 {
		sg.releasetime = cputicks()
	}
	goready(gp, skip+1)
}

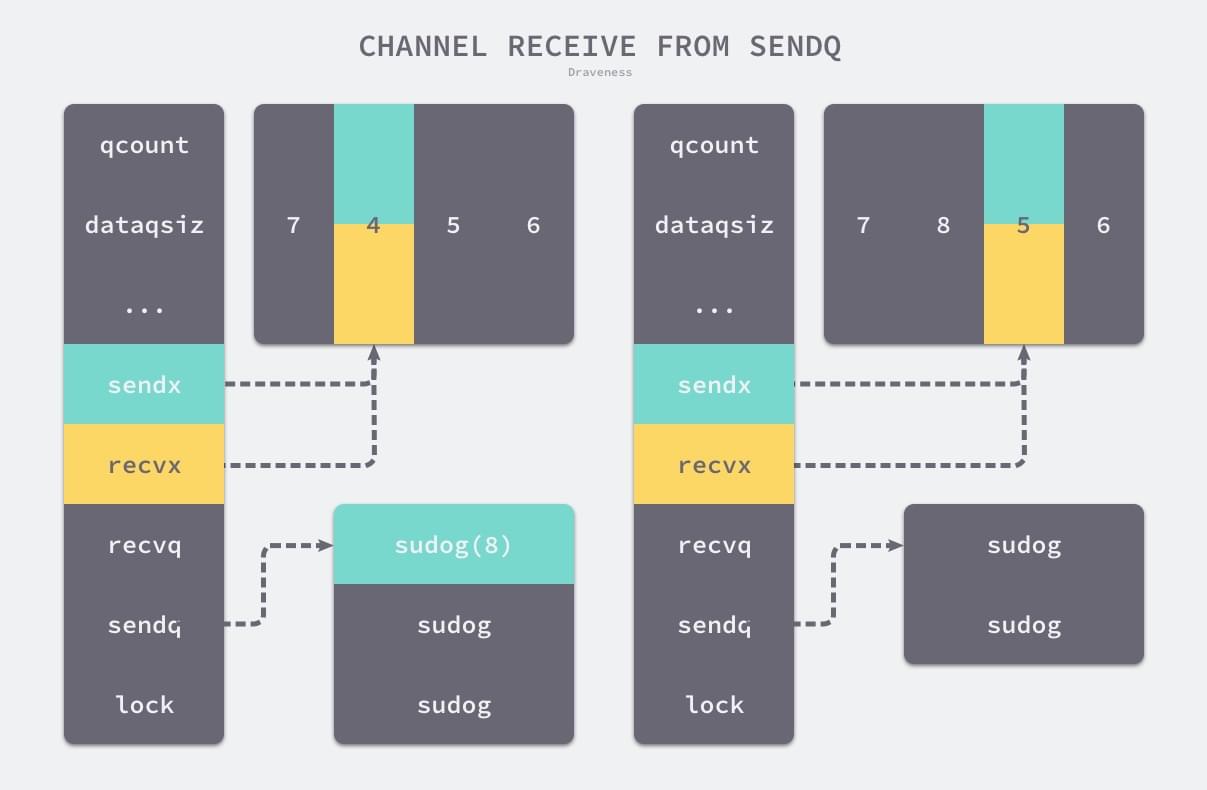

下图展示相应流程。缓冲区已满，发送队列中存在等待的Gouroutine时：使用发送队列头 runtime.sudog 中的元素替换接收索引 recvx 所在位置的元素；recvx原有元素被拷贝到接收数据的变量对应的内存空间上。

缓冲区

当Channel的缓冲区中已经包含数据时：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
func chanrecv(c *hchan, ep unsafe.Pointer, block bool) (selected, received bool) {
  if c.qcount > 0 {
    // 获取recvx位置
    qp := chanbuf(c, c.recvx)
    if ep != nil {
    // 将缓冲区地址 qp 中的数据拷贝到接收端内存地址 ep；并增加 recv 索引，减少 qcount 计数器
      typedmemmove(c.elemtype, ep, qp)
    }
    typedmemclr(c.elemtype, qp)
    c.recvx++
    if c.recvx == c.dataqsiz {
      c.recvx = 0
    }
    c.qcount--
    unlock(&c.lock)		// 释放Channel持有的锁
    return true, true
  }
}

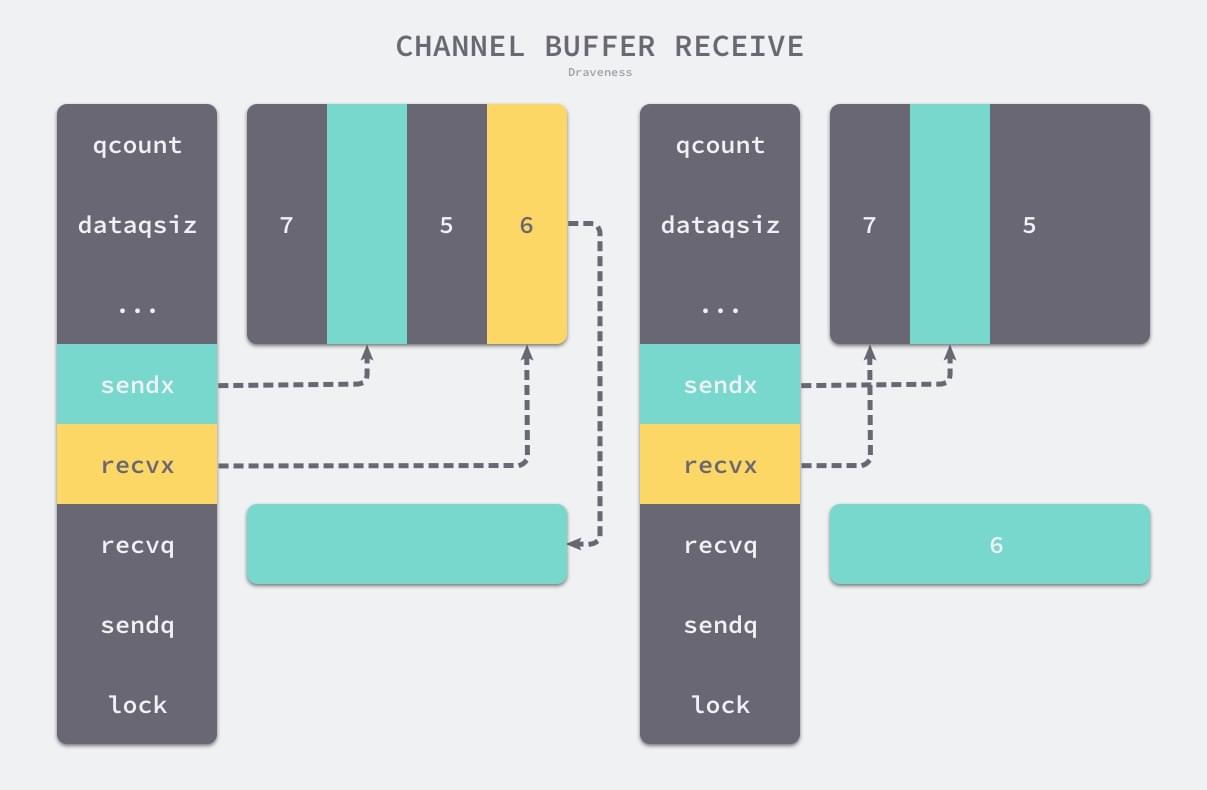

下图展示相应流程：当前sendx=4，recvx=6：将待接收的数据从recvx=6的位置拷贝到内存地址；移动recvx到下一个位置。

阻塞接收

当 Channel 没有发送者能够处理数据时，从 Channel 接收数据会被阻塞。（然而不是所有的接收操作都是阻塞的，与 select 语句结合使用时就可能会使用到非阻塞的接收操作）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
func chanrecv(c *hchan, ep unsafe.Pointer, block bool) (selected, received bool) {
  // selected：是否选中；received：是否成功接收到数据
	...
  // 1. 非阻塞模式：直接解锁Channel的锁
	if !block {
		unlock(&c.lock)
		return false, false
	}
	// 2. 阻塞模式：需要阻塞以等待数据
	gp := getg()		// 获取当前goroutine
	mysg := acquireSudog()	// 创建一个新的sudog（代表一个等待的goroutine）
	mysg.elem = ep
	gp.waiting = mysg
	mysg.g = gp
	mysg.c = c
  // 2.1 将 mysg（当前正在等待接收的 goroutine）加入到通道 c 的接收队列中
	c.recvq.enqueue(mysg)
  // 2.2 让出处理器的使用权并等待调度器的调度
	goparkunlock(&c.lock, waitReasonChanReceive, traceEvGoBlockRecv, 3)
  // 2.3 恢复并释放资源
	gp.waiting = nil
	closed := gp.param == nil
	gp.param = nil
	releaseSudog(mysg)
	return true, !closed
}

小结一下：从Channel中接收数据的5种情况：

  1. 如果 Channel 为空，那么会直接调用 runtime.gopark 挂起当前 Goroutine；
  2. 如果 Channel 已经关闭并且缓冲区没有任何数据，runtime.chanrecv 会直接返回；
  3. 如果 Channel 的 sendq 队列中存在挂起的 Goroutine，会将 recvx 索引所在的数据拷贝到接收变量所在的内存空间上并将 sendq 队列中 Goroutine 的数据拷贝到缓冲区；
  4. 如果 Channel 的缓冲区中包含数据，那么直接读取 recvx 索引对应的数据；
  5. 在默认情况下会挂起当前的 Goroutine，将 runtime.sudog 结构加入 recvq 队列并陷入休眠等待调度器的唤醒；

触发Goroutine调度的两个时机：

  1. 当 Channel 为空时；
  2. 当缓冲区中不存在数据并且也不存在数据的发送者时。

关闭Channel

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
func closechan(c *hchan) {
  // 1. 处理Channel是空指针/已被关闭的情况：直接崩溃，抛出异常
	if c == nil {
		panic(plainError("close of nil channel"))
	}
	lock(&c.lock)
	if c.closed != 0 {
		unlock(&c.lock)
		panic(plainError("close of closed channel"))
	}
	c.closed = 1

  // 2. 将 recvq 和 sendq 两个队列中的数据，加入到Goroutine列表gList中，同时清除所有 runtime.sudog 上未被处理的元素：
	var glist gList
	// release all readers
	for {
		sg := c.recvq.dequeue()
		if sg == nil {
			break
		}
		if sg.elem != nil {
			typedmemclr(c.elemtype, sg.elem)
			sg.elem = nil
		}
		if sg.releasetime != 0 {
			sg.releasetime = cputicks()
		}
		gp := sg.g
		gp.param = unsafe.Pointer(sg)
		sg.success = false
		glist.push(gp)
	}

	// release all writers (they will panic)
	for {
		sg := c.sendq.dequeue()
		if sg == nil {
			break
		}
		sg.elem = nil
		if sg.releasetime != 0 {
			sg.releasetime = cputicks()
		}
		gp := sg.g
		gp.param = unsafe.Pointer(sg)
		sg.success = false
		glist.push(gp)
	}
	unlock(&c.lock)

	// 为所有被阻塞的 Goroutine 调用 runtime.goready 触发调度
	for !glist.empty() {
		gp := glist.pop()
		gp.schedlink = 0
		goready(gp, 3)
	}
}
